电动葫芦电缆

电动葫芦电缆

电动葫芦电缆应用：电动葫芦专用电缆是控制手柄按钮与起重机的连接线，具有柔软，抗拉，耐磨等特点。

电动葫芦电缆执行标准：Q/CD0409-2012制造

电动葫芦电缆结构：

1.导体：采用0.2mm无氧铜丝

2.绝缘：采用交联聚乙烯

3.侧面悬挂元件 采用带护套的绞合钢丝

4.护套：采用丁腈聚氯乙烯   颜色：黑色

电动葫芦电缆内容：

电动葫芦电缆性能

弯曲半径                            10×D

标称电压                            300/500KV

电缆使用温度                        -25℃-70℃

两根钢丝的最大拉伸负荷              1000N

电动葫芦电缆标准

规格范围：                          7－24芯

标称截面：                          0.75－2.5

为行车电动葫芦，卷筒设备的连接和控制电缆，适用于干燥或潮湿的室内或室外的各种电气安装。
鉴于其特殊的柔性设计，它还适用于无应力缓释可强制引导的左右非连续性运动下的
安装或固定敷设。
产品特性：
缆芯之间加有麻绳抗拉承载，芯线与护套间还包有一层无纺布缓冲，在超高长度情况
下还有两根承载钢丝绳可供选择。由于采用了混合料PVC护套比一般橡胶材质更具有抗拉性和抗撕裂强度，保持柔软性。
产品性能更佳，使用更安全。

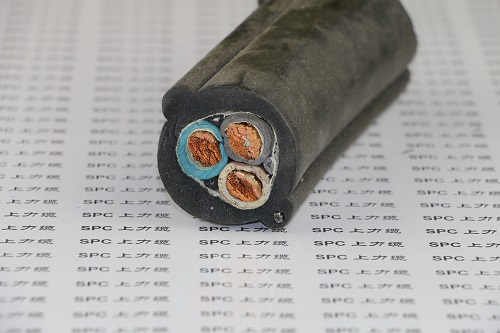

电缆结构：
导体：多股超细精绞无氧铜丝，符合VDE0295CLASS 5 标准
绝缘：特殊混合PVC绝缘
颜色：多彩颜色数字表示，参照JISC3306标准。（可根据客户要求选择定制）
内衬层：特殊无纺布包裹缓冲。
钢丝：两根无扭力自承钢丝，承载运行中产生的张力
护套：特殊混合PVC护套，黑色或灰色（可根据客户要求选择定制）
额定电压：≤1.5mm:300/500V ≥0.5mm:450/750V
测试电压：≤1.5mm:2500V ≥0.5mm:3000V
使用温度范围：-30℃ 至 +90℃
最小弯曲半径：6倍电缆外径
设计理念和制程说明：
本产品是严格按照标准GB/T 5023.6-1997及补充件附录5设计、生产和检测，保证产品在使用过程中性能优良和持久。我们采用多股细绞和精绞成束细一级无氧铜丝作导体，根据客户不同的需求及使用场合选择原材料，并做结构设计、机械及电气电气性能计算和使用场合模拟试验。合理的结构设计，严格的选材，精良的生产加工，严格的质控程序，保证产品在实际应用中效果良好。
